2016年12月30日，经过国家建筑城建机械质量监督检验中心检验，EN602B升降机专用一体机荣获国家特种设备型式试验合格证！这意味着万象城AWC电气EN602B的科研水平、制造能力及产品性能得到国家检验机关的认可，用户可放心使用！

万象城AWCEN602A升降机专用一体机

EN602B系列升降机专用一体机，由万象城AWC电气为提高设备运行安全、降低劳动强度、提高工作效率而强势推出的产品，采用32位DSP（数字信号处理器）硬件平台和先进的电机控制算法，具有高转矩、高精度、宽调速驱动及丰富的保护功能等特点。

1、软启动。减小机械震动和启动冲击，使设备启动平稳，降低磨损。

2、平稳制动。减速与制动过程平稳精确，无“溜车”现象。

3、高启动转矩。采用高性能控制模式，转矩提升可调，低频段给予稳定的高转矩输出。

4、安全性：

硬件电路冗余设计

采用安全电压

坠落保护

内置工频备用端口

防水设计

EN602A产品外围配件介绍与操作说明

   一、EN602B产品外围配件简洁易操作，可选配件如下：

操 作 台：1个 /台             型号：EN-CT100

笼顶操作盒：1个 /台        型号： EN-LD100

坠落测试盒：1个 /台        型号：EN-FZ100

轴销传感器：2只 /台        型号：EN-ZX100

二、配件介绍：

1. EN-CT100操作台

操作台包含启动按钮、急停按钮、升降手柄、电锁、运行灯和故障灯，可以操控升降机的启动、急停、上升、下降等功能。包含1个操作台和4米长配线及线端子。

操作台功能说明：

2. EN-LD100笼顶操作盒

笼顶操作盒包含启动、急停、上升、下降功能；可以实现外部对升降机操控。当使用笼顶操作盒时，操作台功能不能使用。包含1个笼顶操作盒、1个航空插头 和7米长配线。

笼顶操作盒功能说明

3. EN-FZ100坠落测试盒

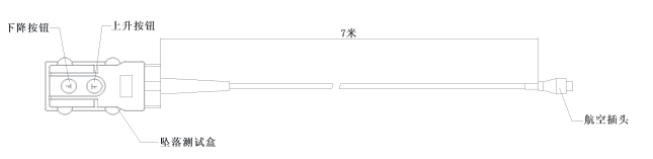

​坠落测试盒包含上升按钮和坠落按钮，可以对升降机进行上升和坠落控制，用于升降机安全坠落测试。包含1个坠落测试盒、1个航空插头和7米长配线。

坠落测试盒功能说明

4. EN-ZX100轴销传感器

轴销是一种称重传感器，用于测量升降机笼体及笼体内物体重量。包含2套3T轴销线，每套轴销线含1个3T轴销、1个航空插头和7米长配线。

EN602A产品系统控制接线

1、EN602B产品控制系统的基本配线图：

2、EN602B主回路连线图：

3、EN602B与EN-CT100操作台的连线图：

4、EN602B与轴销传感器的连线图：

5、EN602B与笼顶操作盒及坠落测试盒的连线图：

6、EN602B与外界保护限位开关的连线图：

EN602A升降机专用一体机调试与维护

EN602B的参数设置

EN602B恢复出厂值后，除校正称重参数外，一般无需再修改其他参数。

校正称重参数：升降机载重相关参数是F24.00，F24.01，F24.02，F24.03，F24.04。

载重清零：空笼时按ESC陆续在4S以上，称重显示归零，EN602A显示器为两排LED数码管，上排为频率，下排显示为实时的重量；

载重修正：往轿笼里放入重物（比如100kg），查看键盘下排数码管显示数值，同时调节F24.04的值使显示的重量值与等于实际重量即可。

超载报警：当轿笼中的重物重量超过F24.00×F24.02值时，主机发出A-42超载预警并发出预警声音，当重量超过F24.00 × F24.03值时，主机发出E-42故障代码并发警报声，超载重物卸下后恢复正常。

调试维护

笼顶操作盒主要用作调试，可以进行启动、急停、上升、下降等操作，可实现在轿厢外部对升降机的操控。另外，在使用笼顶操作盒时，操作台的功能不能使用。

定期进行坠落测试，确保防坠落功能正常。

笼顶操作盒和坠落测试连线参考下图：
